濟源雙胞胎養豬場石墨烯電地暖安裝案例

濟源養豬場淋浴間安裝石墨烯電熱膜地暖供暖系統

濟源雙胞胎養殖場員工住宿更衣室淋浴間等安裝遠紅外線除濕石墨烯電熱膜地暖

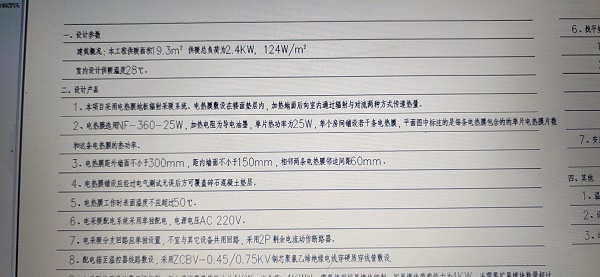

一、設計參數 6、找平

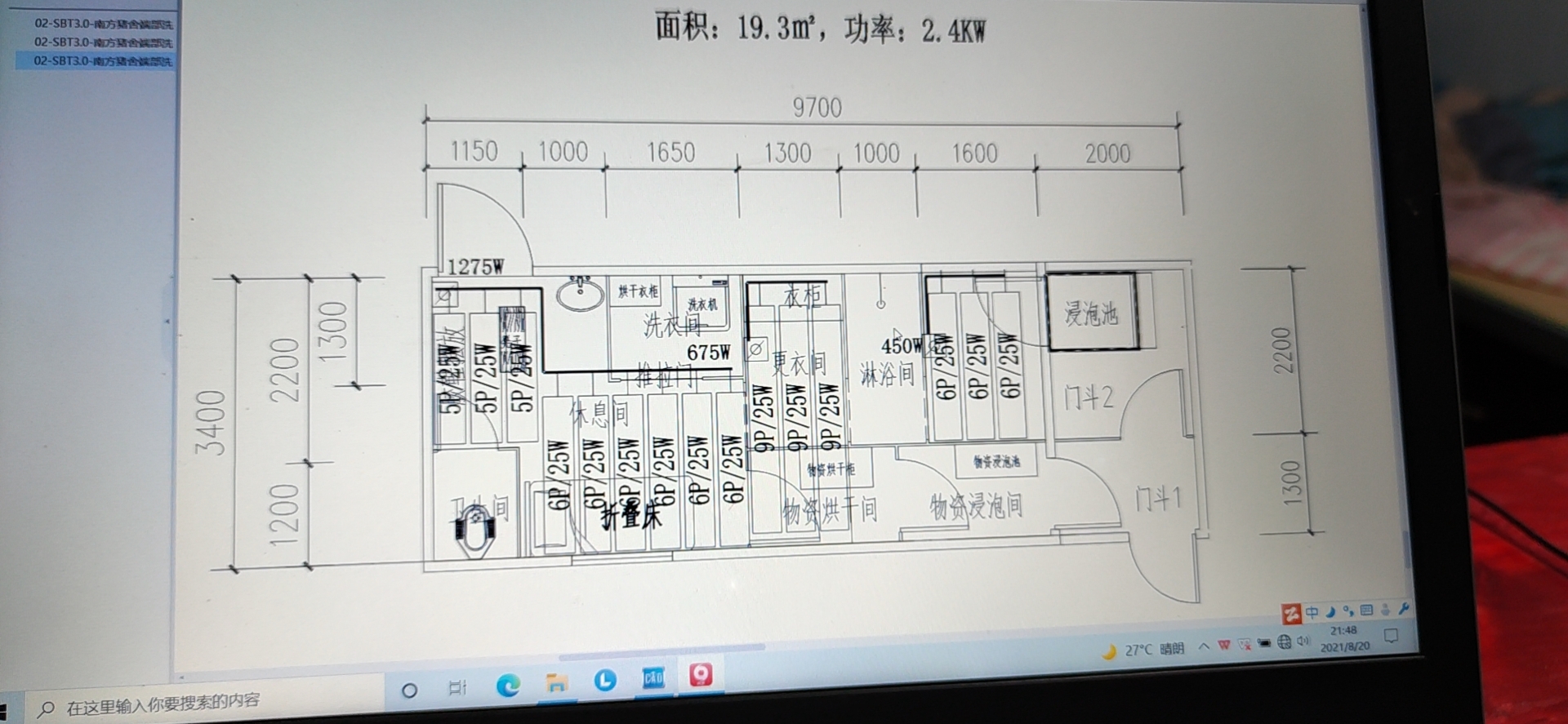

建筑概況:本工程供暖面積19.3m2供暖總負荷為2.4KW,124W/m
室內設計供暖溫度28℃。
二、設計產品
1、本項目采用電熱膜地板輻射采暖系統。電熱膜敷設在樓面墊層內,加熱地面后向室內通過輻射與對流兩種方式傳遞熱量

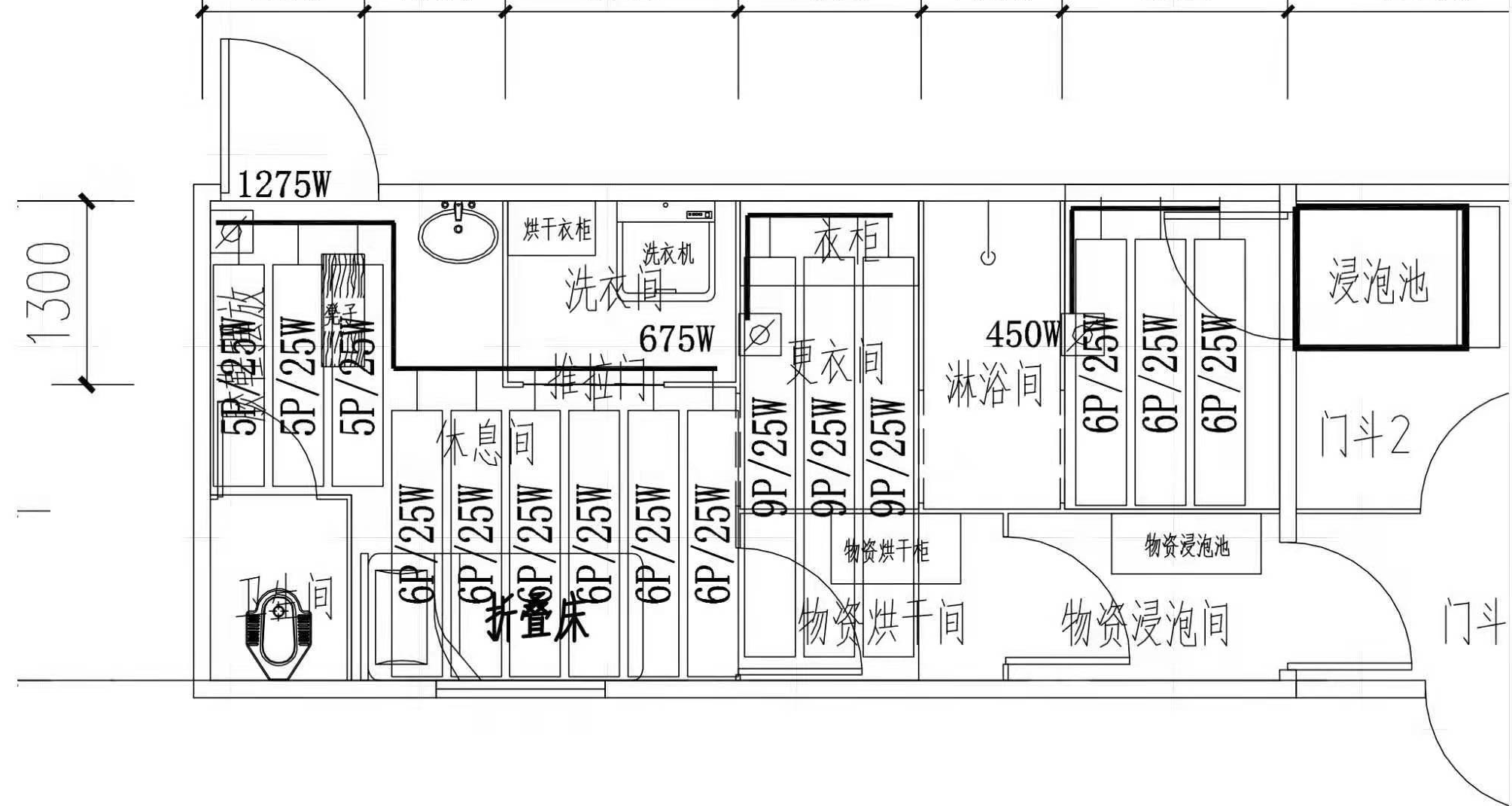

2、電熱膜選用NF-360-25W,加熱電阻為導電油墨,單片熱功率為25W,單個房間鋪設若干條電熱膜,平面圖中標注的是每條電熱膜包含的的單片電熱膜片數
和這條電熱膜的熱功率。 7、安
3、電熱膜距外墻面不小于300mm,距內墻面不小于150mm,相鄰兩條電熱膜鄰邊間距60mm
4、電熱膜鋪設應經過電氣測試無誤后方可覆蓋碎石混凝土墊層。 四、其他
5、電熱膜工作時表面溫度不應超過50℃。 1、溫
6、電采暖配電系統采用單獨配電 電源電壓AC220V. 2.
7、電采暖分支回路應單獨設置,不宜與其它設備共用回路,采用2P剩余電流動作斷路器 3.
8、配電箱至溫控器線路數設,采用ZCBV-0.45/0.75KV銅芯聚氯乙烯絕緣電線穿硬質穿線管敷設
